Гвинт-це деталь, що представляє собою циліндричний стержень з різьбою на одному кінці і головкою на іншому. Гвинти діляться на кріпильні та установчі.

Кріпильні гвинти застосовують для рознімних з'єднань деталей без застосування гайок.

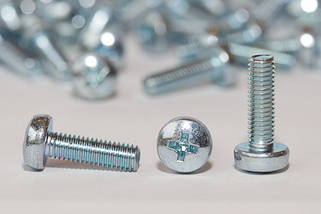

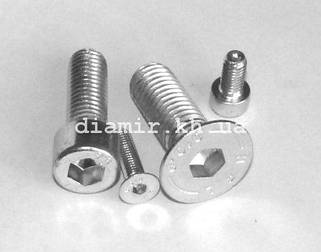

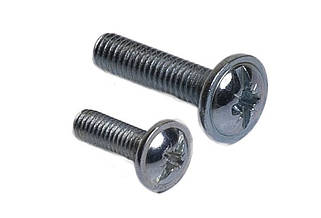

Форма головки кріпильного гвинта може бути найрізноманітнішою, в тому числі і шестигранною. Найбільше поширення отримали гвинти з циліндричної, напівкруглої, потаємний і полупотайной голівками. Перераховані гвинти загортаються в деталь з допомогою викрутки. Для цього на голівці гвинта зроблений проріз, звана шліцом. На зображенні з торця гвинта шліц умовно показується потовщеною лінією під кутом 45^про до рамки креслення.

Настановні гвинти застосовуються в складальних одиницях для регулювання зазорів, а також для фіксації деталей при зборці. Конструкції настановних гвинтів відрізняються великою різноманітністю. Деякі типи настановних гвинтів виготовляються без головки з прямим шліцом або шестигранним поглибленням під ключ. Форма головки настановних гвинтів може бути круглої, квадратної або шестигранної. В залежності від призначення настановні гвинти виконуються з циліндричними, конічними, плоскими ступінчастими, сферичними та засверленными кінцями. Зображення настановних гвинтів різних стандартів наведено на рисунку

Приклад умовного позначення гвинта:

Гвинт 2М16х1,5х40 ГОСТ 1491-80 — гвинт другого виконання, з метричною різьбою номінального діаметра 16 мм, з дрібним кроком 1,5 мм, довжиною 40 мм

Крім зазначених, існують ще самонарізні гвинти, які широко застосовуються в електро - та машинобудуванні для з'єднання різних деталей. Різьблення в отворах деталей, що з'єднуються, виготовлених з металу або пластмаси не нарізається, так як при закручуванні самонарізного гвинта вона утворюється одночасно з установкою гвинта, звідки і його назва.

Самонарізні гвинти виготовляються з вуглецевих сталей марок 10, 10кп; 20, 20кп по ГОСТ 10702-78 або легованих сталей 20Х, 40Х, 30Х ДСА по ГОСТ 4543-71 і термооброблені.

Існують самонарізні гвинти з потайною, полупотайной, півкруглої, круглої голівками, а також з загостреним кінцем. В останньому випадку гвинти повинні мати циліндричний стержень з повнопрофільною різьбленням до конуса.

Приклад умовного позначення:

Гвинт у виконанні 1, діаметром 5 мм, довжина різьби 30 мм, з великим кроком різьби: Гвинт 5х30 ГОСТ 10619-80.

То ж, у виконанні 2, діаметром 5 мм, з дрібним кроком різьби, довжиною 30 мм: Гвинт 2-5х1,5х30 ГОСТ 10619-80.
