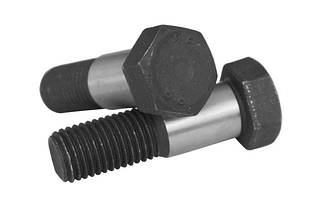

Болт DIN 609 призонный з шестигранною головкою
з довгою різьбовий цапфой і шестигранною головкою, дрібна і велика метрична різьба від М10 до М42, довжина від 25 до 200 мм.
Матеріали:
- Сталь: 5.6, 8.8, 10.9 (клас міцності болтів)
- Нержавіюча сталь: А2, А4
Таблиця розмірів і характеристик призонных болтів з шестигранною головкою і довгою різьбовий цапфой DIN 609 мм |
||||||||||||||
d |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
|
p |
1 |
1 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
3 |
3 |
|
1,25 |
1,25 |
2 |
2 |
2 |
2 |
|||||||||
k |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
11,5 |
12,5 |
14 |
15 |
17 |
19 |
22 |
26 |
|
ds |
9 |
11 |
13 |
15 |
17 |
19 |
21 |
23 |
25 |
28 |
32 |
38 |
44 |
|
e |
14,38 |
17,77 |
19,85 |
22,78 |
26,17 |
29,56 |
32,95 |
37,29 |
39,55 |
45,2 |
50,85 |
60,79 |
71,30 |
|
s |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
|
b |
l ≤ 50 |
14,5 |
17,5 |
20,5 |
22 |
25 |
27,5 |
28,5 |
32,5 |
- |
- |
- |
- |
- |
50 < l ≤ 150 |
16,5 |
19,5 |
22,5 |
24 |
27 |
29,5 |
30,5 |
34,5 |
36,5 |
39,5 |
43 |
49 |
56 |
|
l > 150 |
- |
- |
- |
- |
- |
- |
35,5 |
39,5 |
41,5 |
44,5 |
48 |
54 |
61 |

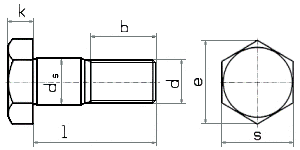

Позначення:
d - номінальний діаметр різьби
p - крок різьби
k - висота шестигранною головки
ds - діаметр стрижня
e - діаметр описаного кола, не менш
s - розмір під ключ
b - довжина різьби
l - довжина болта
Інші розміри призонных болтів DIN 609 і матеріали під замовлення
-
Болт DIN 609 М10х30 10,9
35 ₴Під замовлення Тільки оптом
-
Болт призонний DIN 609 М10х35 10,9
38 ₴Під замовлення Тільки оптом
-
Болт призонний DIN 609 М10х40 10,9
40 ₴Під замовлення Тільки оптом
-
Болт призонний DIN 609 М10х45 10,9
42 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М10х50 10,9
46 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М10х60 10,9
48 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х35 10,9
43 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х40 10,9
45 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х45 10,9
47 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х50 10,9
85 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х60 10,9
60 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х70 10,9
65 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М12х80 10,9
70 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х100 10,9
250 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х40 10,9
82 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х45 10,9
85 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х50 10,9
88 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х55 10,9
98 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х60 10,9
105 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х65 10,9
105 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х70 10,9
109 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М16х80 10,9
128 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М20х100 10,9
300 ₴Під замовлення Тільки оптом
-
Болт DIN 609 М20х120 10,9
305 ₴Під замовлення Тільки оптом
