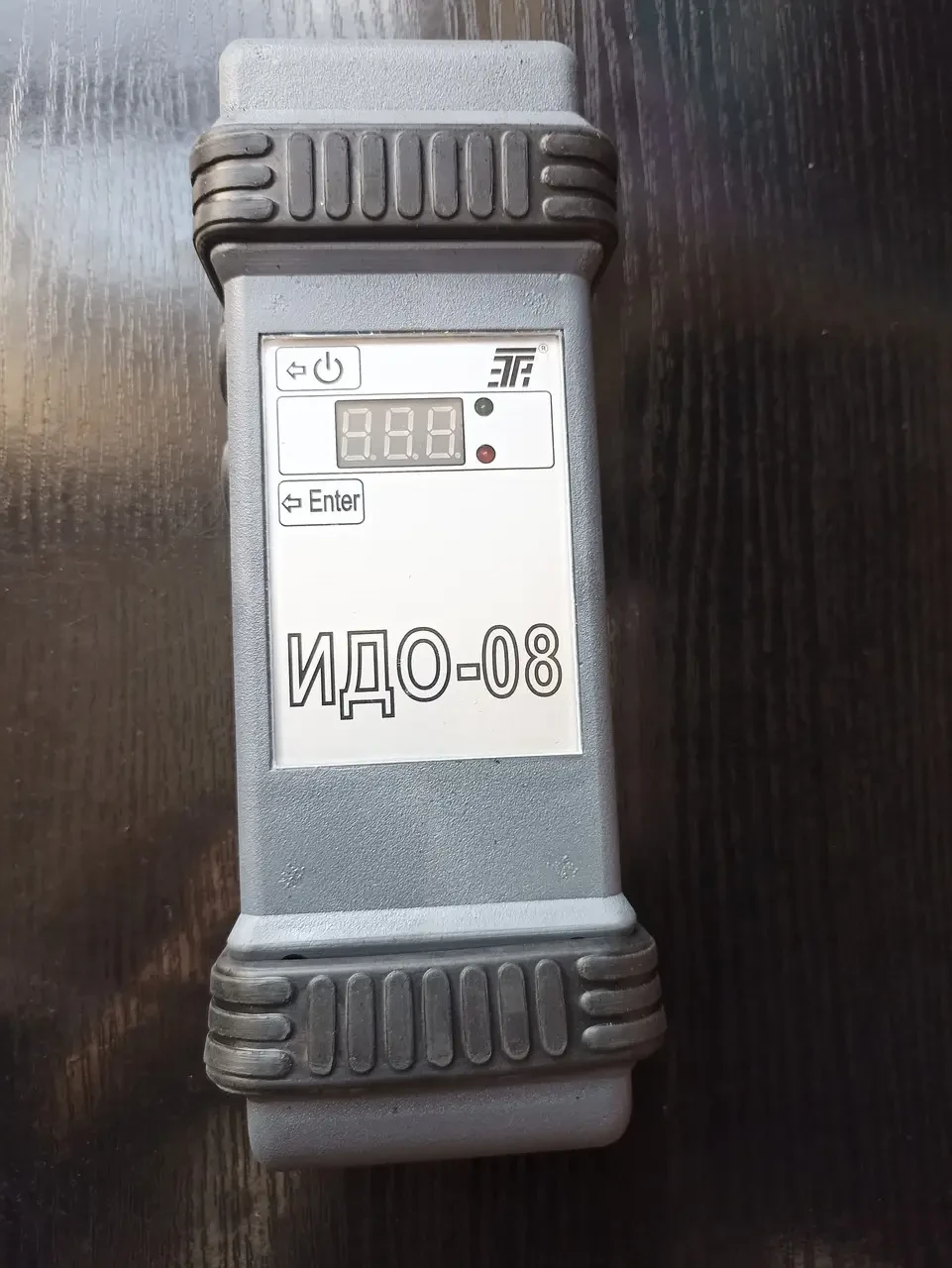

ІДО-08 – це портативний прилад, призначений для контролю обмоток електричних машин.
ІДО-08 – забезпечує перевірки:
- трифазних обмоток на наявність міжвиткових замикань, обриву фази та неправильного з’єднання фаз;
- котушок обмоток, укладених в пази, на наявність міжвиткових замикань;
- стану ізоляції обмоток відносно корпуса машини та між обмотками;
- послідовності фаз обмоток трифазних двигунів і джерел їх живлення.
ІДО-08 дозволяє виявити дефекти трифазної обмотки машини напругою до 1000 В в зборі, а також виявити дефекти розподіленої обмотки статора або ротора розібраної машини напругою до 1000 В (крім обмоток із зрівняльними з’єднаннями).
Принцип роботи:
– при перевірках обмотки на наявність міжвиткових замикань, обриву фази і на правильність з’єднання фаз порівнюються повні опори двох фаз обмотки при подачі на них змінної напруги амплітудою до 10 В частотою до 10 кГц. При наявності дефектів повні опори фаз обмотки і відповідно струми в них будуть різними;
– при перевірці котушок, укладених в пази, індукується імпульсна ЕРС в котушці, що перевіряється, амплітудою до 3 В/виток. У разі наявності в останній КЗ витків відбувається реєстрація імпульса магнітної індукції поля, що створюється струмом короткого замикання, який протікає по них;
– при перевірці стану ізоляції обмоток відносно корпуса машини та між обмотками подається на обмотку напруга постійного струму, визначається опір ізоляції і порівнюється з пороговим значенням (0,5 МОм);
– при перевірці послідовності фаз обмоток трифазних двигунів трифазна система напруг на виводах обмотки двигуна, що досліджується, генерується обертанням його ротора вручну;
– при перевірці послідовності фаз джерела живлення трифазного двигуна аналізується трифазна система напруг, що генеруються на затискачах з’єднувального кабеля індикатора, розташованих на поверхні ізоляції фазних проводів джерела живлення (без контакту з провідниками).
