Індикатор дефектів обмоток електричних машин ІДО-06

Індикатор ІДО-06 - один з п'яти переносних приладів серії "Прилади діагностики електричних машин" виробництва ТОВ "Фірма "ТЭТРА, LTD", р. Харків.
З його допомогою можна визначити, не розбираючи електродвигун, що наявність:
-міжвиткових замикань в обмотці;
-обриву фаз;
-неправильного з'єднання фаз;
а також - оцінити стан опору ізоляції обмоток відносно корпусу електромашини і між обмотками.
Покупець отримує прилад ІДО-06 у фірмовій упаковці від виробника.
Фото 1

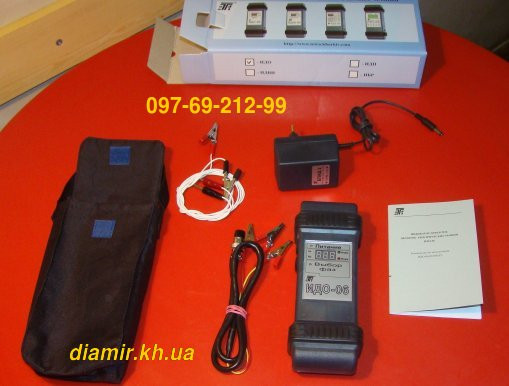

В комплект поставки індикатора ІДО-06 входить (фото 1):
-сам прилад ІДО-06 (1);
-акумулятори розмір АА 4 штуки (встановлені всередину приладу);
-блок живлення БПИТ-2 (2);
-з'єднувальний кабель (3);
-два з'єднувальних проводи (4);
-інструкція по експлуатації з паспортом (5);
-футляр (6).
Ми підготували відеосюжет ( https://youtu.be/6PZXcSFDMQE) про індикаторі ІДО-06, в якому показаний порядок роботи приладу на випробувальному стенді. Стенд являє собою статор електродвигуна, з допомогою якого є можливість моделювати різні несправності обмотки електричної машини: к. з. витки, обрив фаз і т. п. При експлуатації приладу в реальних умовах електрична машина для первинної дефектування може не розбиратися. Всі виміри проводяться на зібраної електромашині.
Невелике, але дуже ВАЖЛИВЕ! примітка:
у зібраній машині при вимірюванні Кн (коефіцієнта несиметрії фазних струмів) статорної обмотки (п. 7.1.5 – 7.1.7 інструкції з експлуатації ІДО-06.00.000.РЕ) значну похибку може вносити ексцентриситет ротора. Тому для машин в зборі як виміряного значення Кн слід вибирати мінімальне зі значень Кн , які показує індикатор при повільному провертанні ротора вручну.
На практиці це виглядає наступним чином. Припустимо, вимірюючи значення Кн, при перемиканні кнопки вибору фаз отримуємо значення більше 10 у всіх 3-х положеннях. Плавно провертаючи ротор знаходимо найменше значення Кн менше 10 в одній з фаз (краще знайти 0 значення). У цьому ж положенні заміряємо значення Кн в інших фазах. Переконатись у справності обмотки.
У випадку, коли не вдається отримати значення Кн менше 10 %, слід провести перевірку статорної обмотки машини на наявність дефектів при відсутності ротора.
