Індикатор дефектів обмоток ІДО-07

Крім індикатора у футлярі поміщається з'єднувальний кабель (3), провід з'єднувальний (4), індукційний датчик (5), керівництво по експлуатації (7) (містить свідоцтво про приймання, гарантійні зобов'язання, дату продажу вироби) . Поставляється з приладом також блок живлення (6), акумулятор(и) (знаходяться всередині корпусу індикатора).

Малюнок 2

Індикатор являє собою переносний прилад в пластмасовому корпусі. Корпус складається з двох частин, стягнутих гумовими окантовками. Крім цієї функції, окантовки перешкоджають ковзанню приладу по поверхні.

Лицьова сторона корпусу ІДО-07 (рис. 3) містить світлодіодний алфавітно-цифровий індикатор і світлодіоди, а також написи, що пояснюють призначення органів управління та світлодіодів.





Малюнок 3







На верхній стінці корпусу (рис 4) є гнізда для підключення до індикатором того чи іншого компонента для проведення вимірювань.









Малюнок 4



На лівій стороні корпусу індикатора (рис 5) розташовані дві кнопки, за допомогою яких виробляються всі дії з ІДО-07: «Харчування» і «Вибір фаз».











Малюнок 5





Для підключення блоку живлення служить гніздо на правій стороні корпусу індикатора (рис 6)



Малюнок 6



На зворотному боці корпусу (рис 7) є підписи, що позначають призначення кнопок і роз'ємів індикатора і інформацію про нього: дату випуску, № приладу, назва, ТУ.













Малюнок 7

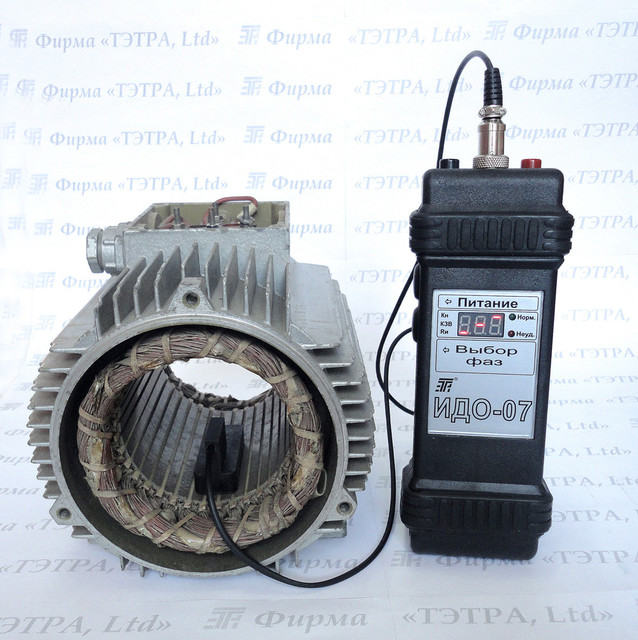

Основна відмінність ІДО-07 від ІДО-06 полягає в можливості виявляти місце розташування междувитковых замикань в котушках, покладених у пази. Для цього індикатор ІДО-07 комплектується додатково індукційним датчиком (рис 8).





Малюнок 8

Призначення індикатора контролю обмоток електричних машин до 1000 В :

• виявляє зібраної і розібраної електромашині междувитковые замикання, обриви фаз і неправильне з'єднання фаз у трифазних обмотках;

• виявляє (в розібраної електромашині) междувитковые замикання в котушках розподілених обмоток, покладених у пази;

• оцінює стан ізоляції обмоток щодо корпусу машини і між обмотками.

Дуже важливе зауваження!!!

Стосується вимірювань на зібраної електромашині (пункт 7 інструкції з експлуатації ІДО-07).

При перевірці трифазної обмотки на наявність междувитковых замикань, обриву фази і на правильність з'єднання фаз (п. 7.1.5.-7.1.7) значну похибку може вносити ексцентриситет ротора. Тому для машин в зборі як виміряного значення Кн слід вибирати мінімальне зі значень Кн, які показує індикатор при повільному провертанні ротора вручну.

У випадку, коли не вдається отримати значення Кн менше 10%, слід провести перевірку статорної обмотки машини на наявність дефектів при відсутності ротора.

Ми записали відео по темі цієї статті. Крім розглянутих питань, воно містить і порядок роботи індикатора ІДО-07 на випробувальному стенді в лабораторних умовах (на 3-25 хв).
