Як виміряти крок різьби?
Багато хто стикається з проблемою, коли необхідно виміряти крок різьби метричного кріплення. Адже болти та гайки бувають не тільки зі стандартним кроком, але також з більш дрібною або великою різьбою. До речі, якщо вам потрібно знаті стандартний крок різьби, то можете подивитися в таблиці.

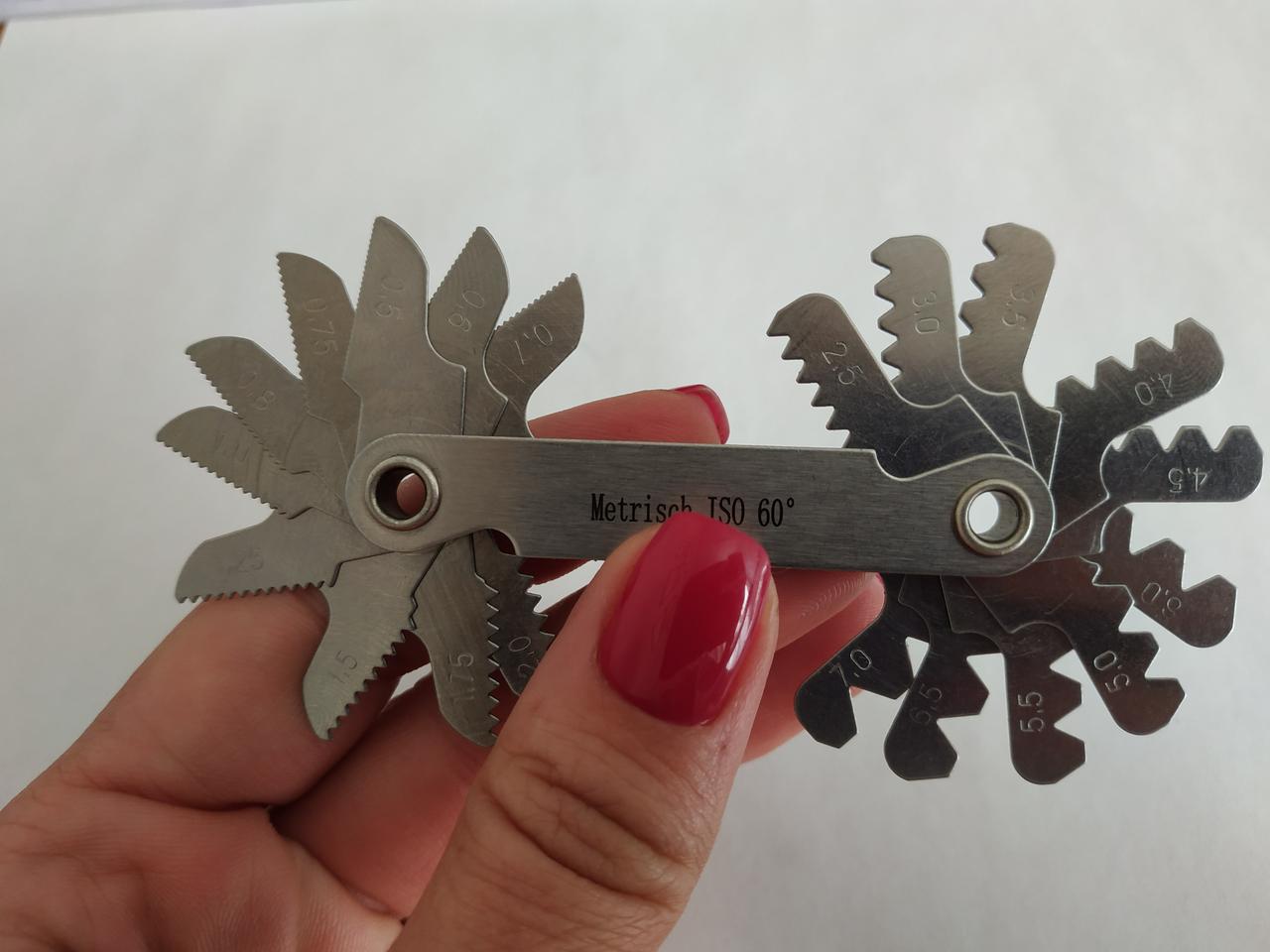

Для вимірювання кроку різьби є спеціальний пристрій — метричний різьбомір. Це збірник шаблонів — трафаретів під кожний крок. Шаблони починаються з 0,4 мм та закінчуються 6 мм. За допомогою різьбоміра ви з легкістю визначите крок любої метричної різьби, стандартної та нестандартної. Ну а вимірив різьбу, зможете підібрати під неї болт, гайку або гвинт.
Підбираєте навмання відповідний шаблон, накладаєте на різьбу, якщо трафарет повністю збігається з кроком різьби (ідеально збіглися зубчики), якщо не збігається — накладаєте другий крок різьби, поки не знайде відповідний. Зазвичай спочатку накладають стандартний крок різьби , бо стандартний самий розповсюджений. А якщо вже не підійшло, тоді добираєте інший шаблон. Наприклад на болт М8 приклали спочатку шаблон з шагом на 1.5-трафарет не підійшов, потім спробували стандартний крок різьби М8 — 1.25, збігається ідеально.

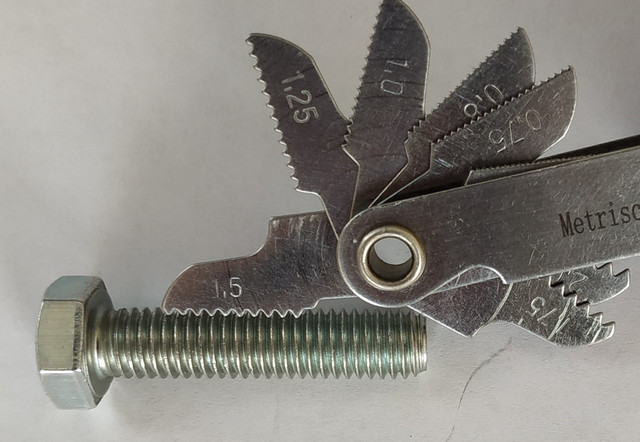

Фото 1. Шаблон не підійшов Фото 2. Шаблон ідеально підходить, крок різьби болта 1.25
|
Різьба |
Крок різьби, мм |
|||
|
Основна різьба М |
Дрібна різьба М |
|||
|
Дрібна |
Дрібна 2 |
Супердрібна |
||
|
М1 |
0,25 |
(0,2) |
- |
- |
|
М1,2 |
0,25 |
(0,2) |
- |
- |
|
М1,4 |
0,3 |
(0,2) |
- |
- |
|
М1,6 |
0,35 |
(0,2) |
- |
- |
|
М1,8 |
0,35 |
(0,2) |
- |
- |
|
М2 |
0,4 |
(0,25) |
- |
- |
|
М2,2 |
0,45 |
(0,25) |
- |
- |
|
М2,5 |
0,45 |
(0,35) |
- |
- |
|
М3 |
0,5 |
(0,35) |
- |
- |
|
М3,5 |
0,6 |
(0,35) |
- |
- |
|
М4 |
0,7 |
0,5 |
- |
- |
|
М5 |
0,8 |
0,5 |
- |
- |
|
М6 |
1 |
0,75 |
0,5 |
- |
|
М8 |
1,25 |
1 |
0,75 |
0,5 |
|
М10 |
1,5 |
1,25 |
1 |
0,75 |
|
М12 |
1,75 |
1,5 |
1,25 |
1 |
|
М14 |
2 |
1,5 |
1,25 |
1 |
|
М16 |
2 |
1,5 |
- |
1 |
|
М18 |
2,5 |
2 |
1,5 |
1 |
|
М20 |
2,5 |
2 |
1,5 |
1 |
|
М22 |
2,5 |
2 |
1,5 |
1 |
|
М24 |
3 |
2 |
1,5 |
1 |
|
М27 |
3 |
2 |
1,5 |
(1,0) |
|
М30 |
3,5 |
2 |
1,5 |
(1,0) |
|
М33 |
3,5 |
2 |
1,5 |
- |
|
М36 |
4 |
3 |
2 |
1,5 |
|
М39 |
4 |
3 |
2 |
1,5 |
|
М42 |
4,5 |
(4,0) 3,0 |
2 |
1,5 |
|
М45 |
4,5 |
(4,0) 3,0 |
2 |
1,5 |
|
М48 |
5 |
(4,0) 3,0 |
2 |
1,5 |
|
М52 |
5 |
(4,0) 3,0 |
2 |
1,5 |
|
М56 |
5,5 |
4 |
3,0 (2,0) |
1,5 |
|
М60 |
5,5 |
4 |
3,0 (2,0) |
1,5 |
|
М64 |
6 |
4 |
3 |
2,0 (1,5) |
|
М68 |
6 |
4 |
3 |
2,0 (1,5) |
